Charticulator制作2019年国际进出口数据桑基图

197511223514

Charticulator制作2019年国际进出口数据桑基图

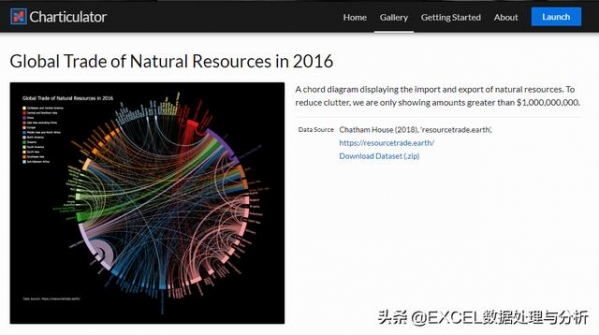

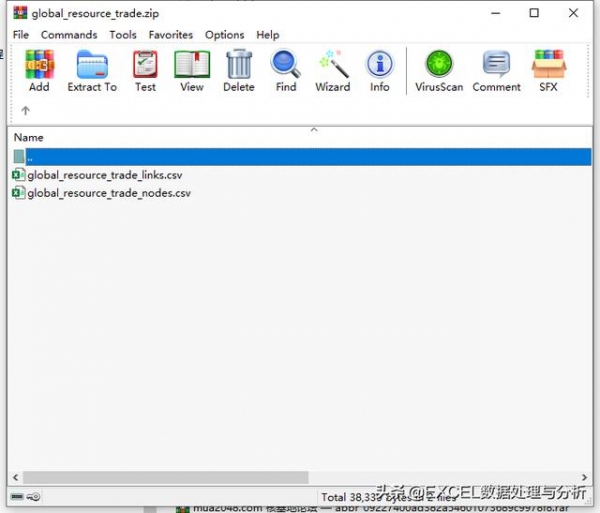

示例数据是2016年的数据：

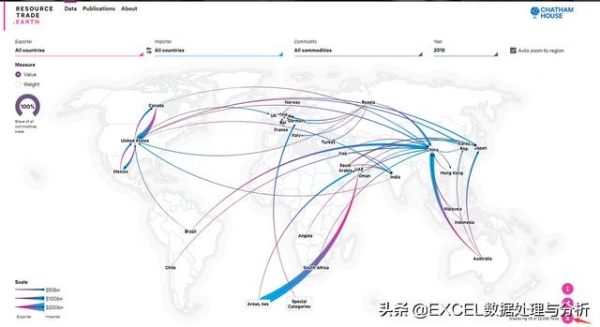

我们到这个网站上下载全部数据，然后筛选出2019年的数据：



原始数据是一份excel文件，带有物资分类的详细数据是2015-2019年的全部数据，共有33万行，筛选出的2019年数据也有6万行，根据dataset的格式，我们需要准备两份csv文件，一份节点node文件、一份ling连接文件：

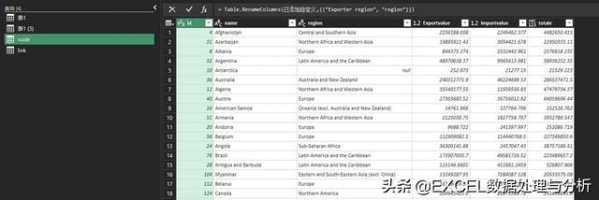

这个我们使用Power Query很轻松就能处理：

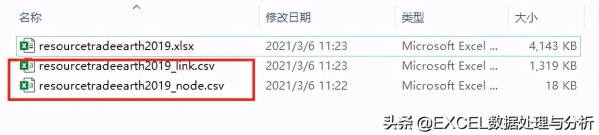

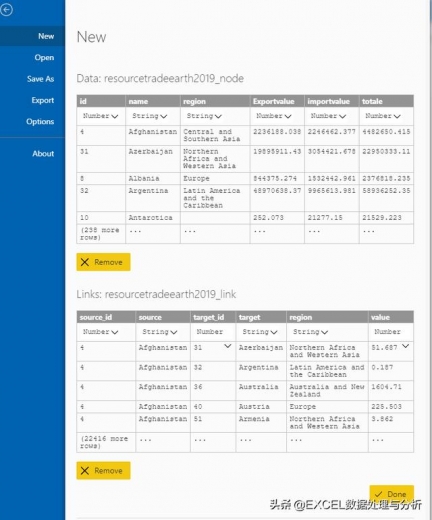

然后把分组整理好的node、link数据加载到Excel表中，然后分别另存为两个csv文件：



我们就可以开始进行桑基图设计了：

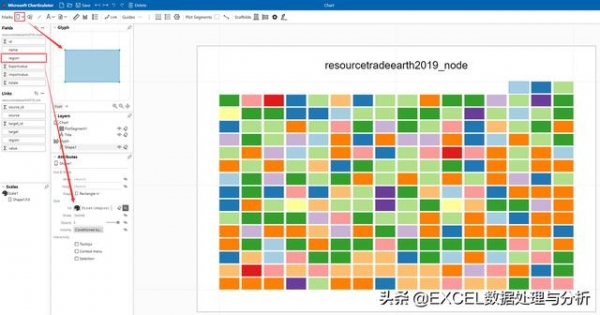

接下来我们就参考视频来制作，先拖放条形图、用region着色：



转换条形图排列，设置宽度、高度：

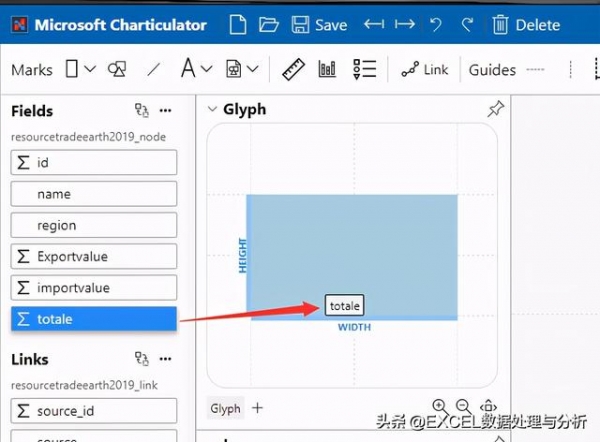

设置宽度：

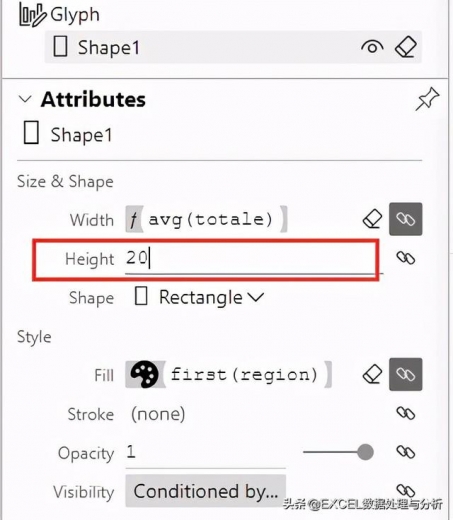

设置高度：

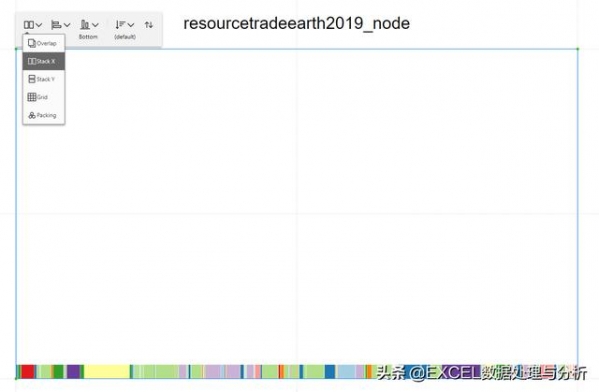

更改排列方式：

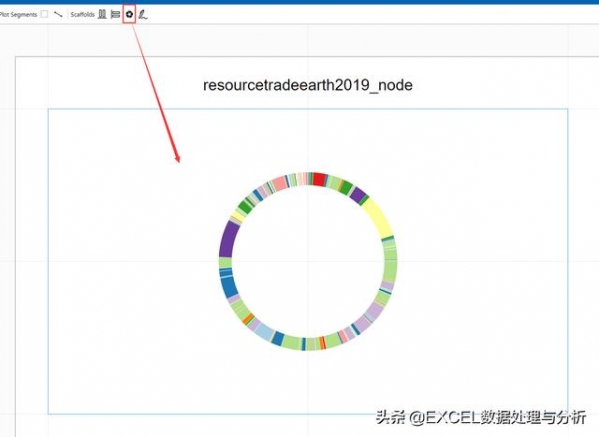

制作环形图：

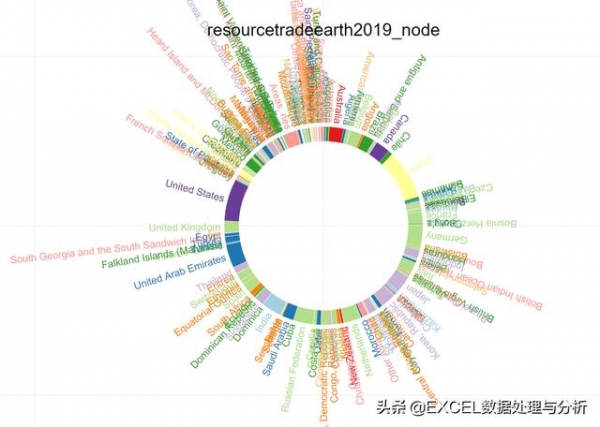

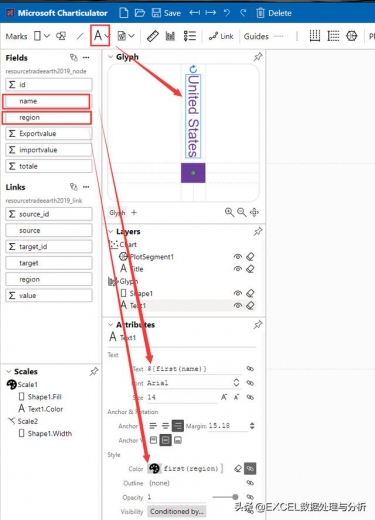

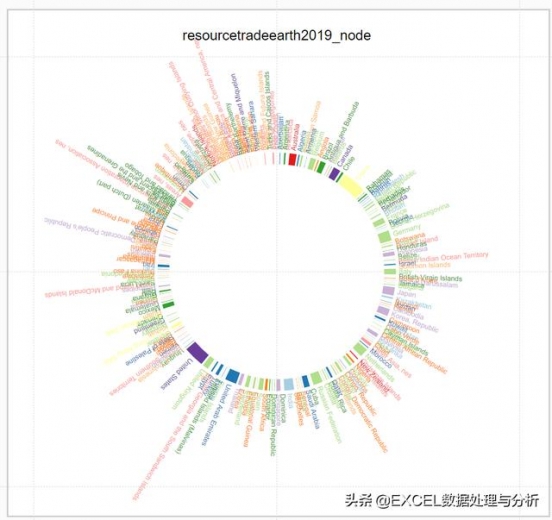

标注国家名称、调整位置，颜色：






然后在圆环内部拖动条形，调整间距：

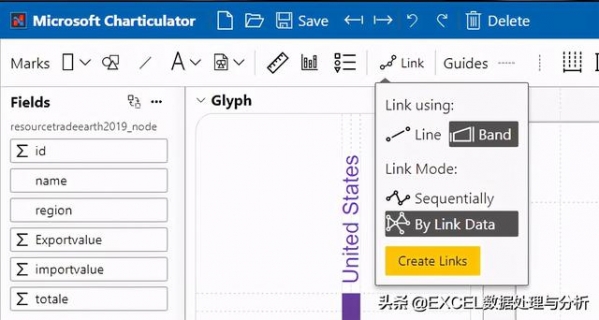

建立连接：

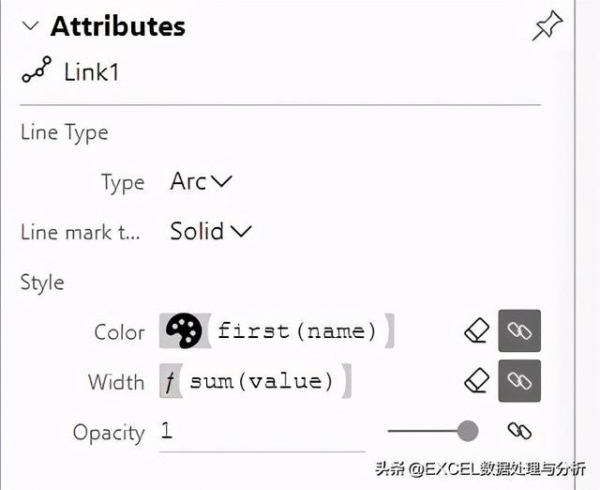

调整link的属性设置，颜色、宽度、图名都：

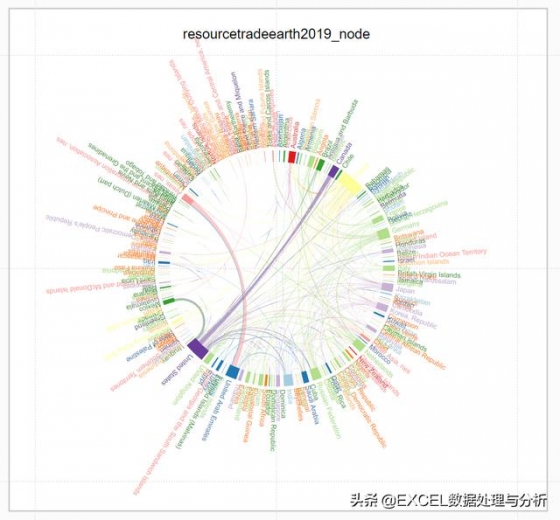

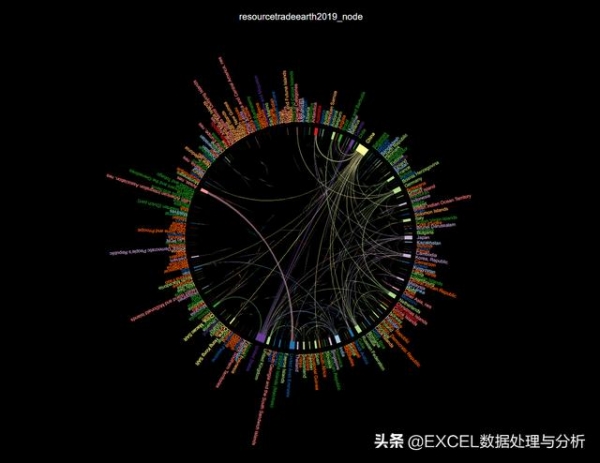

查看结果：

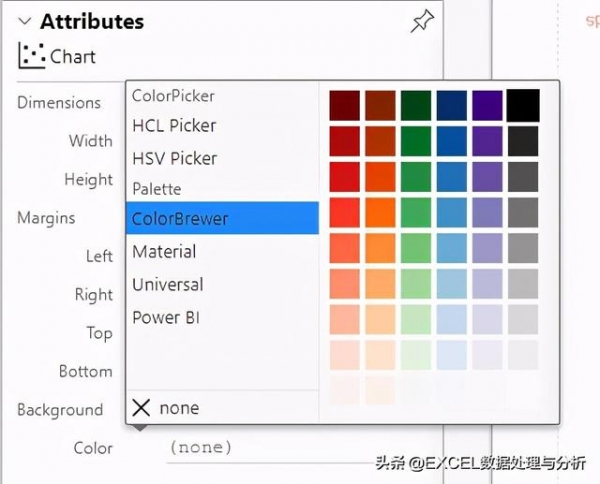

调整背景颜色：

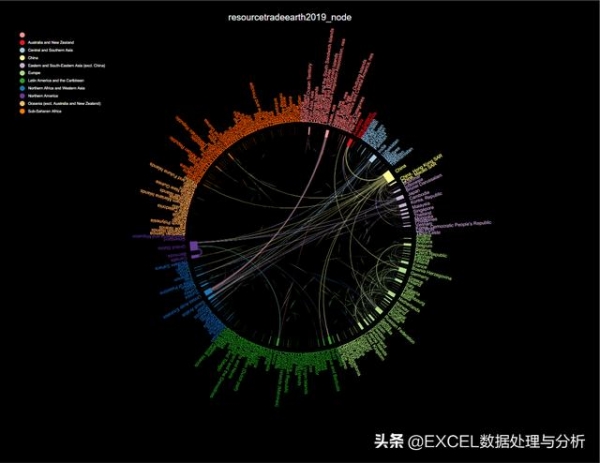

然后我们添加了图例：



我们左后把圆环中的条形用region排序一下，看起来更美观一点。

到这里桑基图基本制作成功了。

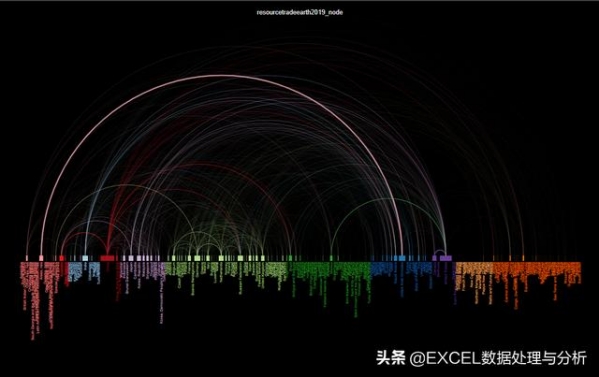

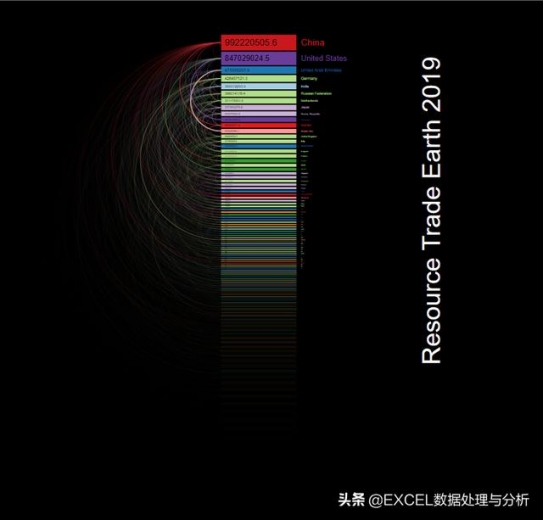

同样的，我们可以根据这个过程，来制作几个相近的图表：






如果对这个工具的操作界面很熟悉，制作一个图表用不了多长时间，数据量大的时候会有延迟，要等一会才会出操作结果。
