商品归类|一文读懂5种特殊电阻归类,建议收藏

[复制链接]
发表于 2025-1-6 20:16:24 | 显示全部楼层 |阅读模式
这里是关务合规交流欢乐天地,也是进出口商品归类爱好者的交流平台,不定期分享有趣的商品归类和关务知识,感谢您的关注,可私信入群交流探讨!. C3 h9 u5 Z4 t
$ @5 ]/ n) v- h2 |
一、什么是电阻?! W  F; u+ H% q0 q/ s$ `) M* o

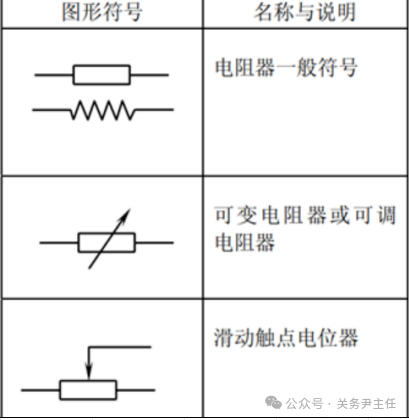

% ^& j- `  E6 o1 }/ m) `& Z电阻是三个最常用的无源元器件(电容、电感)之一。电阻是一个物理量,材料通常都具有阻止电荷流动的特性。阻碍电流的能力,这种物理特性,称之为电阻(resistance),用符号R表示。。
' g+ E1 ^- @; |; p* }! j' J3 Q% _6 S( N2 N( |. }/ I9 P( Y* C
7 N! R  r/ N# l# i8 j9 t% j0 s4 V; g# Q9 m4 e" j
二、电阻的作用$ Q* K9 F: T# a  I( T
9 ]" h1 }- x% o( A
电阻作为电子电路最基本的元器件,被应用在各个电子电路中,无处不在,根据官方对于电阻的百科是——导体对电流的阻碍作用就叫该导体的电阻,其作用有:分流、限流、分压、将电能转化为内能、滤波、跳线作用等( S1 x; g  M, U/ a% J9 |

* q, n- x9 U7 l! W, A& s4 \ w2.jpg
% k2 s# C6 O" R8 ^& w, b6 r& g; V" L
4 O# m, U7 D: F+ H/ G) M1)分流
! w/ ]7 h) N8 g% }; d; y0 p. K' P1 U  l% L! T- _5 Y; `9 }0 w
当在电路的干路中需要同时接入几个额定电流不同的用电器时,为了使额定电流最小的用电器不被烧毁,可以在额定电流较小的用电器两端并联接入一个电阻,较少流到用电器的电流,起到分流的作用。$ K+ u/ O" I5 b6 r- b9 a

7 r; e; J) M& R+ ^$ ^2 h2)限流3 }/ o: C$ v& w1 \4 {' y3 y

3 S% I* s$ g7 `! i& E增大电路上的整体阻值,使得电流不超过用电器的额定电流或实际工作需要的规定值,保证用电器的正常工作。
/ n! j; i. B& ]3 s4 D" q9 {  c& g: ?) X
3)分压8 k8 y" r# k, y: H2 L3 `

$ G9 e- ~) F9 Z% k: |9 B和分流类似,一般电器或IC都会有额定电流和额定电流,电路设计需要保证在供应电压时保证不超过它的额定电压,所以串联电阻,让它分担一部分电压,保证不超过用电器件的电压不超过额定电压。
5 p' @. u  c; l3 s9 L8 A
3 Q+ @# n9 m+ q3 s: K) ^4)将电能转化为内能$ L( w+ r7 z# h  G% g

6 M# u. L9 l6 N8 |0 Y电流通过电阻时,会把电能全部或者部分转化为内能,起到了加热的效果。如常见的电炉,电饭煲,取暖器等,核心就是将电能转化为内能
" p6 Z5 g6 e2 ]( m9 b2 _, {: ^! t3 R$ d0 f, y6 G
5)上拉,下拉
& M0 E: M" k/ q/ d# }# U4 s5 V, G8 K5 I8 g
这个主要是应用在单片机电路或复杂电路中。所谓上拉就是将接口通过电阻上拉到电阻,在初始状态时使接口的电平为高;下拉也一样,就是将接口通过电阻下拉到GND,在初始状态下接口的电平为低。这样可以让电路保持稳定,不至于误动作,造成意外或不必要的结果。
* u; K6 C: f, p, R) P# v) A3 x6 [1 w0 B0 k# v( i3 Q
6)滤波作用' e; Q: b# t3 l4 ~5 r
. L) C- Z5 X' F. A' r
一般与电容一起组合,构成一个RC滤波器,去降低和滤除噪声,还原真实有用信号。
6 f' x" s8 f* E1 D$ H6 a  S3 Q" e7 |
7)跳线作用
' C7 i" {( a% B" e/ A6 a' |
1 \3 h. x* ?% S1 ]这个作用一般在debug中使用,在设计电路时,为了方便后期调试,在引脚与芯片之间通过一个电阻连接,不用时把电阻去掉。同时在故障分析中,可以对某一路进行断路处理,方便FA分析。
1 l% Q  U" y: A; E0 P▲上下滑动查看更多▼; Q$ l% R) X& d* v( q2 K0 c  N9 J
: {+ {. \# s  ~; D/ B9 c
二、电阻的分类) j2 I4 n2 C  L9 ?, M) g/ Z$ e

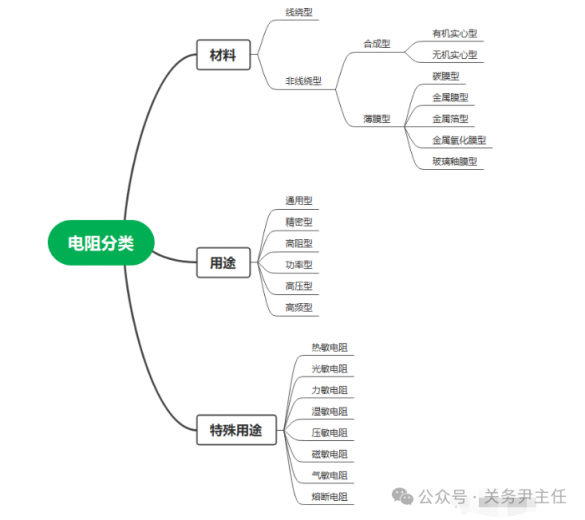

! G4 n, S' f! G, P+ T% }2 p电阻的种类有很多,从材料上划分有线绕型、非线绕型,非线绕型又分为合成型和薄膜型;从用途上划分有,通用型、精密型、高阻型、功率型、高压型、高频型等;还有一类特殊用途划分,热敏电阻、光敏电阻、力敏电阻、湿敏电阻、压敏电阻、气敏电阻、熔断电阻等。
5 n* b% N' \9 q& M1 z6 v- L5 h. y8 E2 W  t$ e" m4 j% U
/ T$ S; u/ \( E
. a& q) u2 P! e4 k6 J! x# X三、常见的特殊电阻如何归类?
3 F- N$ l' l; F% j3 b4 B. f
* u' v! i( V/ j% B+ I' O! Q$ N(1)热敏电阻
/ z" r$ u" N' w+ l  S; e7 ^

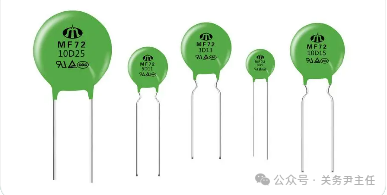

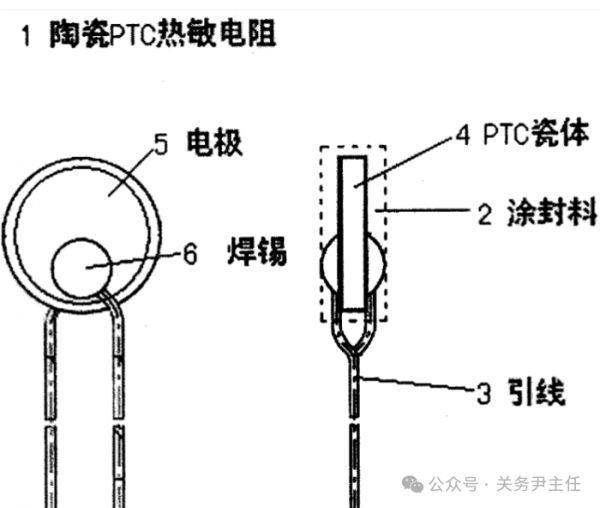

/ e7 D" L/ W' U9 y, S  y+ P热敏电阻(Thermistor)是一种阻值随着温度变化而改变的电阻,如图一热敏电阻通常分为正温度系数(Positive temperature coefficient,PTC)和负温度系数 temperature coefficient,NTC)两种。正温度系数热敏电阻的阻值随温度升高而升降低而降低,温度与阻值的变化成正比。负温度系数热敏电阻的阻值随温度升高温度降低而升高,温度与阻值的变化成反比。归类建议:热敏电阻归人子目8533.4000 (参考归类决定: Z20061419): P7 N0 Y' V  w' l, Y+ c! R

: X+ t1 p' c" M w4.jpg ) x6 \& ^: A9 @4 o' j, M$ _6 T  H

) L1 ]+ R% ?( r5 w  f) r3 j% C, `1 ^7 _ w5.jpg
: E  p( m" }  t2 x
! @4 ?* @* E: W: P1 ?7 y(图一热敏电阻), o. G- s0 t2 b' h5 W

" Z1 q+ G! Z# \0 T" U(2)光敏电阻- M* R8 p9 I- R

; ]5 T' G6 U8 u! Q- m: t" `光敏电阻(Light dependent resistor)大多是由半导体材料制成的,它利用半导体的光导电特性使电阻器的阻值随特定波长的入射光线的强弱发生变化。当入射光线增强时,电阻值明显减小;当入射光线减弱时,阻值显著增大。它主要被应用于光的测量、光的控制以及光电转换(即将光的变化转换为电的变化)等方面。光敏电阻归入子目8541.4900, p8 k! h+ \& V* p3 F7 g
) y3 q2 W' p" n3 y$ Q
6 c4 d: n2 p5 V* T' ^( v& l0 H3 f5 ]
* m6 G( _4 N/ h- a. G! a: x  J2 I6 Z  f/ I( l' E/ u6 ]9 n- ]) F

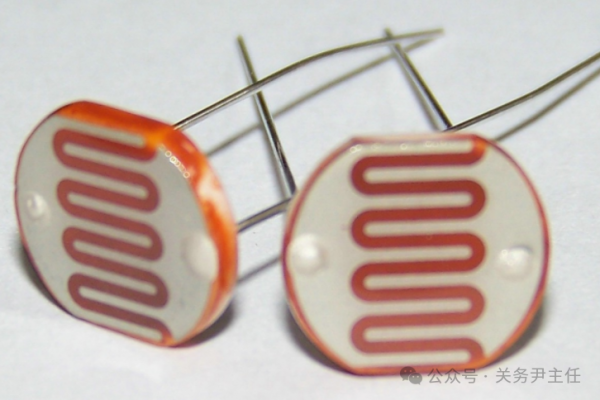

(图2光敏电阻)
4 K% m1 E" N/ _- H2 O$ u. `
& K& {$ Y( t% O2 r* D+ ](3)压敏电阻7 q. G& B. P7 c

/ h: [9 U4 ]6 i4 H压敏电阻(Voltage dependent resistor,VDR)主要有氧化锌、碳化硅和氧化锌压敏电阻; 是一种具有非线性伏安特性的电阻,是对电压敏感的电阻,压敏电阻通常都是金属氧化物可变电阻,即Metal Oxide Varistor(MOV),其电阻材料是氧化锌颗粒和陶瓷颗粒混合后一起烧结成型。MOV的特性就是当电压超过一定阈值的时候,电阻迅速下降,可以通过大电流,因此可以用于浪涌防护和过压保护.如图3所示。它主要用于在电路承受过压时进行电压钳位,吸收多余的电以保护敏感器件。当两端电压低于标称电压时,其阻值接近无穷大;当两端电压超过标称电压时,电阻的阻值会随之急剧变小。压敏电阻归入子目8533.4000。
* r3 \' k2 H+ t
2 K7 d+ B1 G7 ?- W+ h' z! D w8.jpg $ _5 e, Y. p8 [
7 r' l) s7 }7 Q9 R. ?( y, @

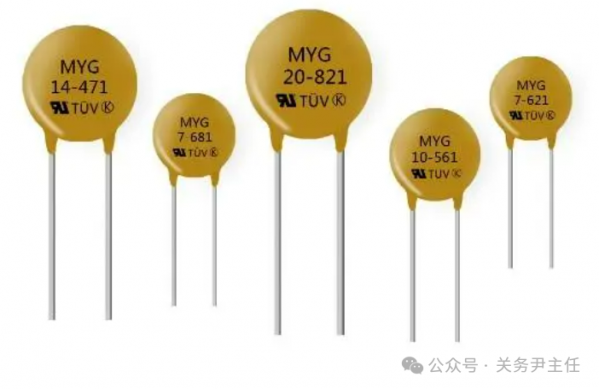

(图3压敏电阻)
+ T- w! W. R2 y" B! ^( `5 v' z3 }% K# }
(4)湿敏电阻
7 |9 m4 `: D& Q' ]' @6 ^$ H: |" ]. T

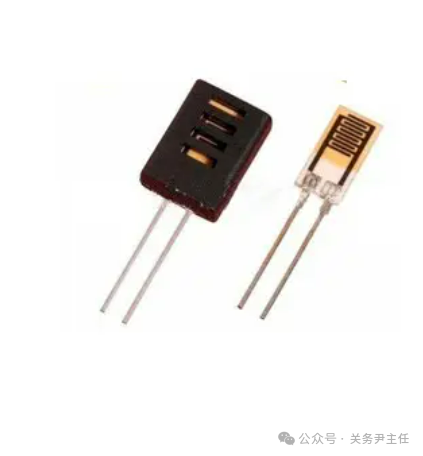

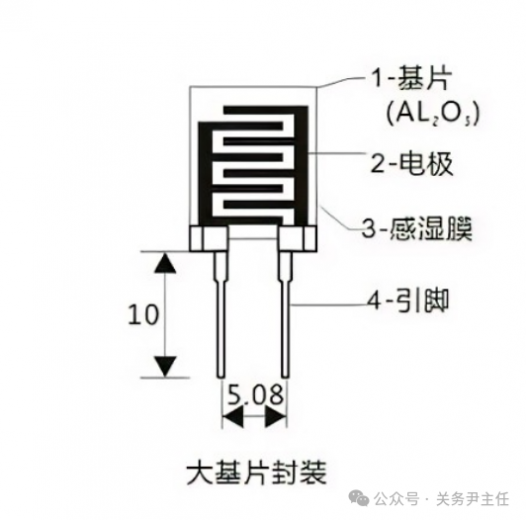

湿敏电阻(Humidityresistor,Humistor)由感湿层、电极、绝缘体组成。是一种检测湿度的传感器件,如图4所示。它的阻值随周围环境湿度的变化而变化,当环境湿度较小时其阻值较大,当环境湿度增加时其阻值相应减小。湿敏电阻常用于检测湿度。湿敏电阻其实是一种传感器,应按其检测的要素(湿度)归人子目9025.8000
& D( O8 m- W: u/ I" R" a6 ~# n/ O, d" G- ^( t; B
w9.jpg 1 d* ~0 h  V/ f/ M# a3 j
4 U" A2 d* e, K1 K  \% O3 \  Y8 u4 `
w10.jpg 0 l0 i; @, E1 K8 g; P. V

) i% z9 R0 G/ }3 U8 U                                                (图4湿敏电阻)' U# w! d9 v6 y) {' ]- j

) o. R$ q7 a* s. ?3 K) ?(5)气敏电阻
4 o; h! e" ?( g- G# v$ p

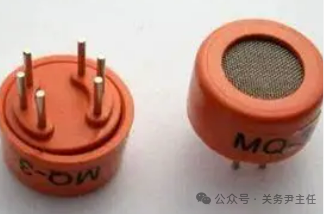

( w0 e6 n( m6 Q' y. Z气敏电阻(Gas resistor)是一种对某种或某些气体敏感的电阻,是用于检测环境中气体浓度的气体传感器,如图5所示。当空气中的某种或某些气体(如甲烷、一氧化碳、天然气、煤气、液化石油气、乙炔、氢气等)含量发生变化时,置于其中的电阻的阻值就会变化。它的内部有一个内置的可变电阻,当气体浓度发生变化时,其阻值也会变化。如果气体浓度高,电阻会降低;如果浓度低,电阻会增加。除了内置电阻,还有必要包含一个负载电阻,以便用于调整传感器的灵敏度和准确度。气敏电阻是一种检测气体浓度的传感器,气体的浓度属于物理性质,属于理化分析的仪器,应归入:9027.89905 ^. Z/ ]# w* }' a! [. D

6 x( X4 T  C' b) y: Z( G w11.jpg $ @, B5 u, K8 v- I
+ b7 X, h+ x& h$ d3 }
w12.jpg + |& W+ }. P8 L! T! T( G
$ U" R! K0 V/ E+ }1 ^
(图5气敏电阻): q7 z. L4 [9 }2 [
# ~5 z% c, K) R5 r
以上内容就是尹主任对于特殊电阻归类的个人见解。水平有限,如有错误之处,欢迎指正交流探讨。! S4 C- I% M4 i4 n4 m7 R6 h! C9 ?
* F, f  F7 \/ g; U5 [3 W/ G
& V: ]1 w* X& r  b6 b- x$ F
: ?/ l/ X% i" t4 ~/ }" T注:文中部分图片来自网络; k5 I# o) @7 d' m4 I" U" z

$ U( W% h) K/ ]0 C" e: P6 I& u
编辑 | 尹叶 # v- I! W$ S; M* e
商品归类 |  关务合规- B0 Y8 h4 n3 K$ ]% T

6 G1 H# C; T% R' ]7 e4 j       手机及微信 | 13789072282   ; t0 b& R: w5 B, B7 }

/ C% _$ q4 L; ?& f3 y3 s免责声明▼ 本微信公众号所发表内容,凡注明来源的,其版权均归属于原出处所有(未注明版权或者无法查证版权的,归属于网络搜集整理)。转载内容(音视频、文字内容等)只以分享关务合规及商品归类及信息传播为目的,仅供参考,不代表本平台认同其观点及立场,其内容的真实性、准确性及合法性,由阅读者各位自行判断、自行负责。任何依照本公众号内容去指导自身企业运营活动实操的行为都属于企业自身行为,所产生的一切法律后果均与本公众号无关。如认为本公众号内容涉及版权问题,请即刻与本公众号联系或后台留言,我们将第一时间核实后做删除处理
